পণ্যের বিবরণ
পরিচিতিমুলক নাম: SUNTOR
মডেল নম্বার: MM37D
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: ২ টুকরা
ডেলিভারি সময়: 10 কাজের দিন
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: 1000 টুকরা / মাস
ফ্রিকোয়েন্সি রেঞ্জ: |
410~470 / 220~240 / 136~174MHz |
চ্যানেল ব্যান্ডউইথ: |
10kHz@1200bps / 25kHz@9600bps / 200kHz@115200bps |
মড্যুলেশন: |
GFSK/4GFSK |
TX পাওয়ার: |
৫ ওয়াট |
Rx সংবেদনশীলতা: |
-123dBm@1200bps / -120dBm@9600bps / -106dBm@115200bps |
ওভার-দ্য-এয়ার ডেটা রেট: |
1200 ~ 115200bps |
সিরিয়াল পোর্ট বড রেট: |
1200 ~ 115200bps |
পাওয়ার সাপ্লাই: |
DC 12V/3A |
সর্বাধিক বর্তমান: |
2A |
আরএফ ইন্টারফেস: |
1 × N- প্রকার |
ডেটা ইন্টারফেস: |
1 × DB9 (RS-232 * 1 + RS-485 * 1, TTL এর জন্য কাস্টমাইজড) |
অপারেশন তাপমাত্রা: |
-40°C ~ +80°C |
মাত্রা: |
105 * 62.4 * 25 মিমি (কেবল ও অ্যান্টেনা ছাড়া) |
ওজন: |
≤ 300g (কেবল ও অ্যান্টেনা ছাড়া) |
ফ্রিকোয়েন্সি রেঞ্জ: |
410~470 / 220~240 / 136~174MHz |
চ্যানেল ব্যান্ডউইথ: |
10kHz@1200bps / 25kHz@9600bps / 200kHz@115200bps |
মড্যুলেশন: |
GFSK/4GFSK |
TX পাওয়ার: |
৫ ওয়াট |
Rx সংবেদনশীলতা: |
-123dBm@1200bps / -120dBm@9600bps / -106dBm@115200bps |
ওভার-দ্য-এয়ার ডেটা রেট: |
1200 ~ 115200bps |
সিরিয়াল পোর্ট বড রেট: |
1200 ~ 115200bps |
পাওয়ার সাপ্লাই: |
DC 12V/3A |
সর্বাধিক বর্তমান: |
2A |
আরএফ ইন্টারফেস: |
1 × N- প্রকার |
ডেটা ইন্টারফেস: |
1 × DB9 (RS-232 * 1 + RS-485 * 1, TTL এর জন্য কাস্টমাইজড) |
অপারেশন তাপমাত্রা: |
-40°C ~ +80°C |
মাত্রা: |
105 * 62.4 * 25 মিমি (কেবল ও অ্যান্টেনা ছাড়া) |
ওজন: |
≤ 300g (কেবল ও অ্যান্টেনা ছাড়া) |
১ পরিচিতি

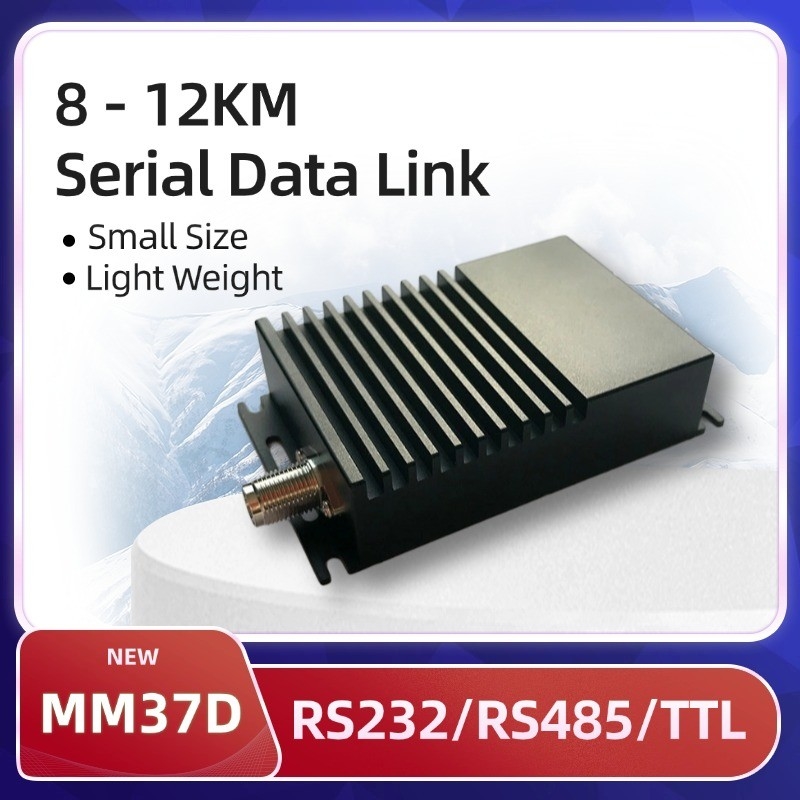

এমএম৩৭ডি একটি সিরিয়াল ডেটা ট্রান্সমিশন রেডিও যা চমৎকার আরএফ পারফরম্যান্স এবং খুব কম বিলম্ব সহ, এটি ১৩৬ মেগাহার্টজ থেকে ১৭৪ এম পর্যন্ত সর্বাধিক প্রশস্ত ফ্রিকোয়েন্সি ব্যাপ্তি সমর্থন করে,220MHz ~ 240MHz থেকে 410MHz ~ 470MHz এবং 1200bps থেকে 115200bps পর্যন্ত বাউড রেট পরিসীমা এবং এয়ার ডেটা রেট পরিসীমা কনফিগার করুন.
রেডিওটি 12 কিলোমিটার পর্যন্ত লাইন-অফ-সাইড (এলওএস) এবং নন-লাইন-অফ-সাইড (এনএলওএস) ওয়্যারলেস ডেটা ট্রান্সমিশন সমর্থন করে।
রেডিওতে একটি ডিবি 9 সংযোগকারীতে আরএস 232 এবং আরএস 458 সিরিয়াল পোর্ট রয়েছে এবং টিটিএল সিরিয়াল পোর্ট কাস্টমাইজ করতে সহায়তা করে।
২ অ্যাপ্লিকেশন
সেন্সর ডেটা ট্রান্সমিশন, যেমন তাপমাত্রা, আর্দ্রতা, পানির স্তর, রাসায়নিক গ্যাসের ঘনত্ব
টেলিমেট্রি ডেটা লিঙ্ক, যেমন জাহাজ পর্যবেক্ষণ, পাইপলাইন পর্যবেক্ষণ, তাপ নেটওয়ার্ক পর্যবেক্ষণ, জল স্তর পর্যবেক্ষণ, পরিবেশ সুরক্ষা পর্যবেক্ষণ
ইন্ডাস্ট্রিয়াল রিমোট কন্ট্রোলযেমনঃ ইন্ডাস্ট্রিয়াল অটোমেশন প্রসেস কন্ট্রোল, রোবট কন্ট্রোল, ড্রোন কন্ট্রোল
3 উপপ্রকারের মডেল
| মডেল |
ওভার-দ্য-এয়ার ডেটা রেট (বিপিএস) |
সিরিয়াল পোর্ট ডেটা রেট (বিপিএস) |
ফ্রিকোয়েন্সি রেঞ্জ (মেগাহার্টজ) |
| MM37D-V1 | ১২০০ ~ ৪৮০০ | 1200 ~ 115200 | ১৩৬ ~ ১৭৪ |
| MM37D-V2 | ২২০ ~ ২৪০ | ||
| MM37D-U1 | ৪১০ ~ ৪৭০ | ||
| MM37DPro-V1 | 1200 ~ 115200 | ১৩৬ ~ ১৭৪ | |
| MM37DPro-V2 | ২২০ ~ ২৪০ | ||
| MM37DPro-U1 | ৪১০ ~ ৪৭০ |
4 পিন সংজ্ঞা
| প্রকার | পিন | সংজ্ঞা | মন্তব্য |
| পাওয়ার কানেক্টর | 1 | জিএনডি | পাওয়ার গ্রাউন্ড |
| 2 | ভিসিসি | পাওয়ার সাপ্লাই, DC 12V±10% | |
|
DB9 পুরুষ সংযোগকারী |
1 | এন সি | |
| 2 | RS232-RXD | RS232 ডাটা গ্রহণ | |
| 3 | RS232-TXD | আরএস২৩২ ডাটা ট্রান্সমিশন | |
| 4 | এন সি | ||
| 5 | জিএনডি | সিগন্যাল গ্রাউন্ড | |
| 6 | RS485-A | RS485 ডেটা A | |
| 7 | RS485-B | RS485 ডেটা বি | |
| 8 | SET_EN | সক্ষম করুন সেট করুন | |
| 9 | SQ | রিসিভিং সিগন্যাল ইন্ডিকেটর |
